KGK’nın Uzaktan İzlenmesi ve Kumandası
KGK dış ortamla haberleşerek durum bilgilerini, ölçüm sonuçlarını (gerilim,
akım, frekans) ve hata mesajlarını izleme imkanı sunmalıdır.
KGK’yı dış ortamla haberleştirirken genellikle seri haberleşme yöntemi (RS-232
veya RS-485) kullanılır.
Seri haberleşme ile (RS-232 veya RS-485) haberleştirilen KGK üç yöntemle
uzaktan izlenebilir ve kumanda edilebilir.
1) KGK seri haberleşme portuna doğrudan bağlanan bir PC ile KGK’ya ait
bilgiler PC’ye kurulan özel yazılım aracılığı ile gözlenebilmeli, cihazın
güvenli çalışmasına engel olmayacak komutlar verilebilmelidir.
Ayrıca bu yazılım şebeke kesilip KGK’nın aküden çalışması durumunda,
akülerin bitip yükleri besleyemeyecek duruma gelmeden önce PC’de o an açık
olan dosyaları kaydederek herhangi bir veri kaybı veya donanım arızası
olmayacak şekilde PC’nin kapanması sağlanmalıdır. Bu kapanma süresi
kullanıcı tarafından PC’ye kurulu yazılım aracılığı ile belirlenebilir.
Ancak KGK birden fazla bilgisayarı besliyorsa ve KGK yalnızca bir bilgisayar
ile doğrudan haberleşebileceğinden diğer bilgisayarları kapatma işlemi
KGK’ya doğrudan bağlı olan bilgisayar üzerinden doğrudan yapılabilmelidir.
.gif)
2) SNMP Modülü, TCP/IP
protokolü sayesinde KGK’ya bağlı bir PC gerektirmeden KGK'nın WAN veya LAN
ağının bir elemanı gibi (Internet ve ağ üzerinden) izlenmesini sağlar. Ağ
tabanlı erişimi desteği sayesinde KGK’ya gerçek zamanlı olarak erişilebilir.
SNMP Modülü ile birlikte verilen yazılım ile ağa bağlı birden fazla KGK
görüntülenebilir ve KGK’dan alınan bilgiler işlenebilir.
3) KGK ön panel
fonksiyonları RS-232 veya RS-485 protokolü kullanılarak uzaktan izleme
paneli ile izlenebilmeli ve kumanda edilebilmelidir. Ayrıca KGK’ya bağlanan
uzaktan izleme paneli iki uzaktan izleme nokta sayısı arttırabilmelidir.

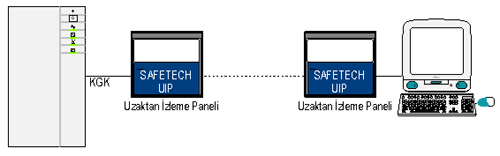

Aşağıda görüldüğü gibi KGK’ya bağlanan uzaktan izleme paneline ardı ardına
uzaktan izleme panelleri bağlanabilir. Ancak bağlanan bu uzaktan izleme
panellerine PC bağlandığında uzaktan izleme nokta sayısı sonlandırılmış
olur. Bağlanan bu PC ikinci maddede anlatılan fonksiyonların aynısını
gerçekleştirebilmektedir.
.gif)
Uzaktan izleme belirli bir
gecikme ile yapılabildiğinden uzaktan izleme ağına eklene her bir panel
gecikme zamanı artarak izleme ağına dahil olur.
RS-232 iki cihaz arasında bilgi alışverişi yapılmasında kullanılmaktadır. RS-232
ile yapılan haberleşmede kullanılan kablo ve ortamdaki elektriksel gürültüye
göre güvenilir haberleşme hattı uzunluğu 15m ile 30m arasında
değişebilmektedir.
RS-232’nin özellikleri şu şekilde sıralanabilir :
- Her PC’de RS-232 arabirimi olduğundan PC ile haberleşmede yaygın olarak
kullanılmaktadır.
- Birçok mikrokontrolörde RS-232’yi destekleyen çevresel arabirimler
mevcuttur. Ayrıca mikroişlemcideki giriş çıkış pinleri RS-232 arabirim
entegreleriyle RS-232’ye çevrilebilir.
- İki yollu bir bağlantı için sadece üç iletkene ihtiyaç vardır. Paralel
linkte sekiz adet veri hattıyla iki ve daha fazla kontrol sinyali ve toprak
hattı bulunur. Bu da kablo ve konnektör maliyetini arttırır.
- Haberleşme mesafesi USB ve paralel arabirimlerden daha fazladır.
RS-232’nin dezavantajları ise şunlardır :
- Çok uzun linklerde farklı arabirim gerekir.
- Bir linkte ikiden fazla cihaz bulunmamalıdır.
- En yüksek haberleşme hızı 20000bps olabilmektedir.
Bu dezavantajlardan dolayı yüksek hız, daha uzun link ve daha çok düğüm
olması halinde RS-485 arabirimi kullanılmalıdır.
RS-485 haberleşme yönteminin RS-232’ye göre üstünlükleri vardır.
- Sürücüleri ve alıcıları pahalı değildir. +5V yada daha düşük güç
kaynağıyla çalışırlar. Böyle bir kaynakla, farksal çıkışlarda gereken
minimum 1.5V’luk farkı üretebilirler. RS-232’nin 5V’luk minimum çıkışı,
gerilimli bir güç kaynağını yada bunları üreten daha pahalı bir arabirim
entegresi gerektirir.
- Ağ kapasitesinin iki cihazla sınırlı olmayışı RS-485’in çok sayıda
vericisi ve alıcısı olmasını sağlar.
- Bağlantı uzunluğu 1000m’yi aşabilmektedir.
- Haberleşme hızı saniyede 10magabit olabilmektedir. Haberleşme hızıyla
kablo boyu birbirine bağlıdır. Haberleşme hızı düştükçe kablo boyu artar.
Seri haberleşme yöntemi kullanılarak izlenen ve kumanda edilen KGK’da kısa
mesafelerde (20m’nin altı) RS-232 kullanılmakta, daha uzun mesafelerde ise
dönüştürücü kullanılarak üniteler (KGK, uzaktan izleme paneli, PC) arası
bağlantılar RS-485’e uygun hale getirilebilmektedir.
|
